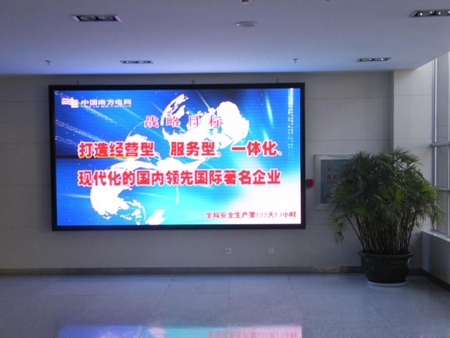

室内P4 表贴全彩

1 单元板图片

2屏体技术参数：

3. 产品维修

3.1 补焊 LED 灯管：建议使用热风枪（拆焊台），且温度不高于 320℃，

在 5 秒以内焊接 1 次完成；需进行 2 次维修的，温度需在 260℃下，5秒内完成；

3.2 补焊 SMD 芯片：烙铁温度需在 320℃以下，在 3S 内完成一次焊接。

3.3 产品主要芯片功能介绍

      74HC245的作用：LED模组或单元板信号输入缓冲器及放大信号作用 。

  74HC595、16126等恒压恒流IC：LED驱动芯片，LED模组或单元板列向4个或8个灯工作的驱动控制IC。

4953的作用：行驱动管，功率管。开关作用，同时开启或关断LED模

组或单元板横向16个或32个灯的正极供电。

74HC04的作用：6位反相器。反相信号控制译码器输出，起保护作用。

74HC138的作用：八位二进制译十进制译码器，行信号译码。

 3.4  LED显示屏常见信号的了解

  CLK时钟信号：任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

STB锁存信号：任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。

EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。

R\G\B数据信号：颜色信号，当某一颜色信号异常时，显示可能缺色或常亮

ABCD行信号：1/4扫描只要AB信号就可以，1/8扫描需要ABC信号，1/16则扫描需要ABCD信号，当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
